Verwijder nu het stuur zoals in onderstaande link omschreven
Onderstaande omschrijving is zowel op de 2 spaak als ook op de 3 spaak sturen van toepassing. Het kan echter zijn dan sommige stappen niet van toepassing zijn op jouw stuur.

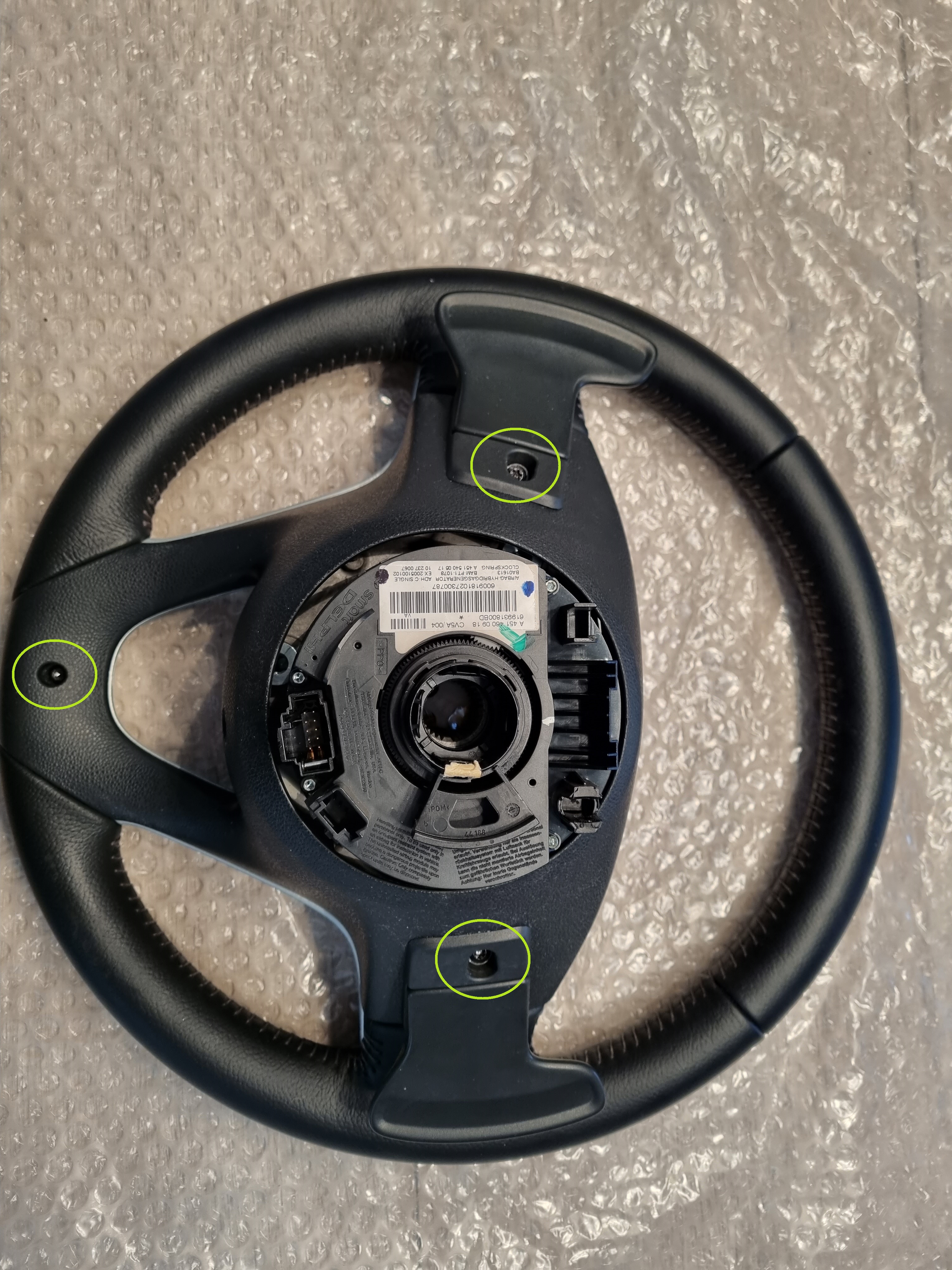

Leg het stuur met de airbag zijde op een vlakke ondergrond. Verwijder de 3 groen gemarkeerde torx 20 schroeven. (bij een 2 spaak stuur verwijder je 2 torx 20 schroeven op de positie waarbij de 2 spaak de flippers gemonteerd zijn).
Verwijder, indien aanwezig op jouw stuur, de flippers en klik de connectors hiervan los.
Verwijder de zwarte afdekkap welke om de stuurhoeksensor zit.

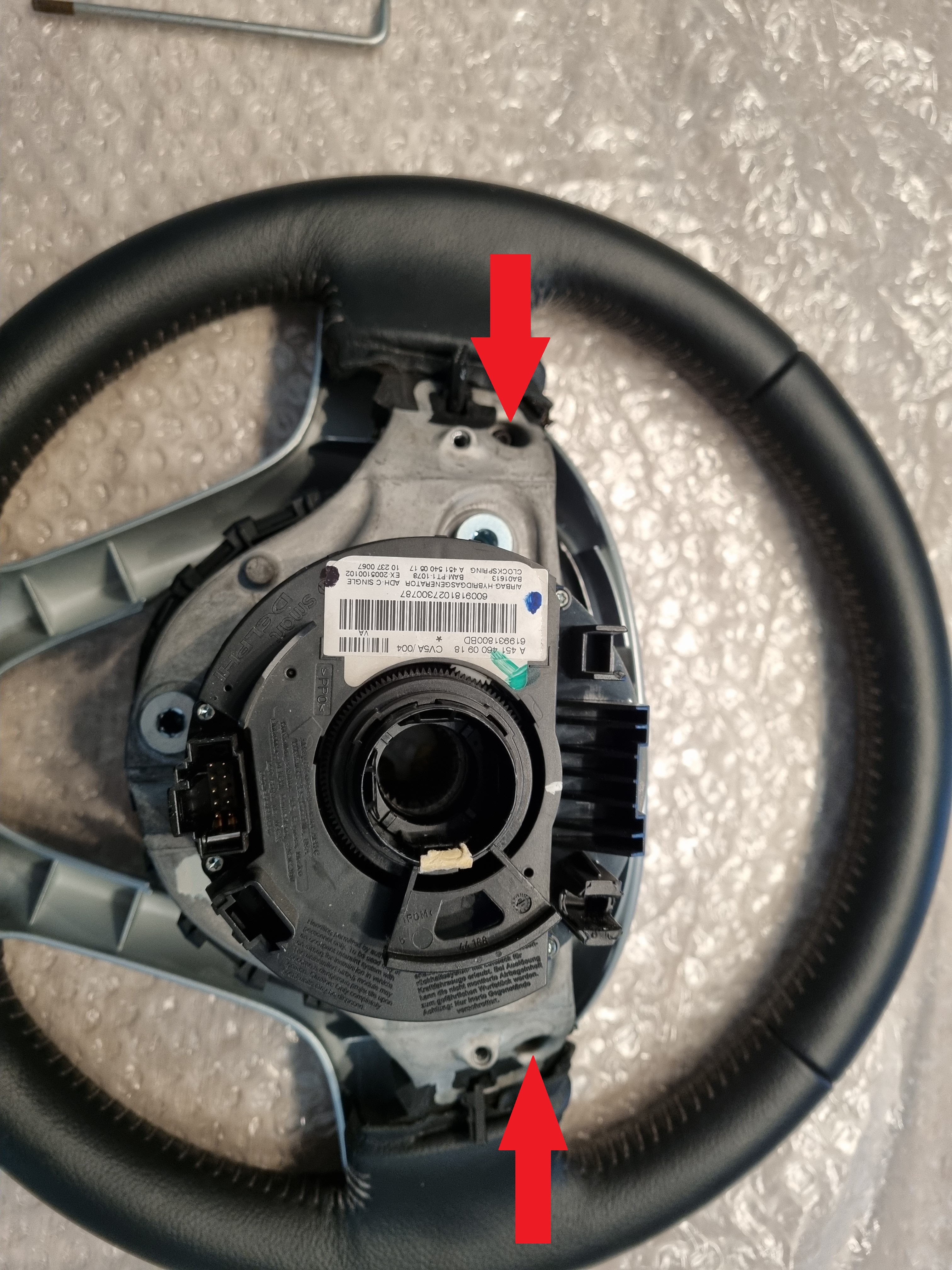

De voorste afdekkap (zilvere kap) zit nu nog vast met 2x torx 20 schroeven. Verwijderd deze schroeven
Verwijder de grijze afdekkap van de voorzijde.
Nu zijn de airbag en stuurhoeksensor duidelijk zichtbaar. Om de stuurhoeksensor te verwijderen moet eerst de airbag verwijderd worden.

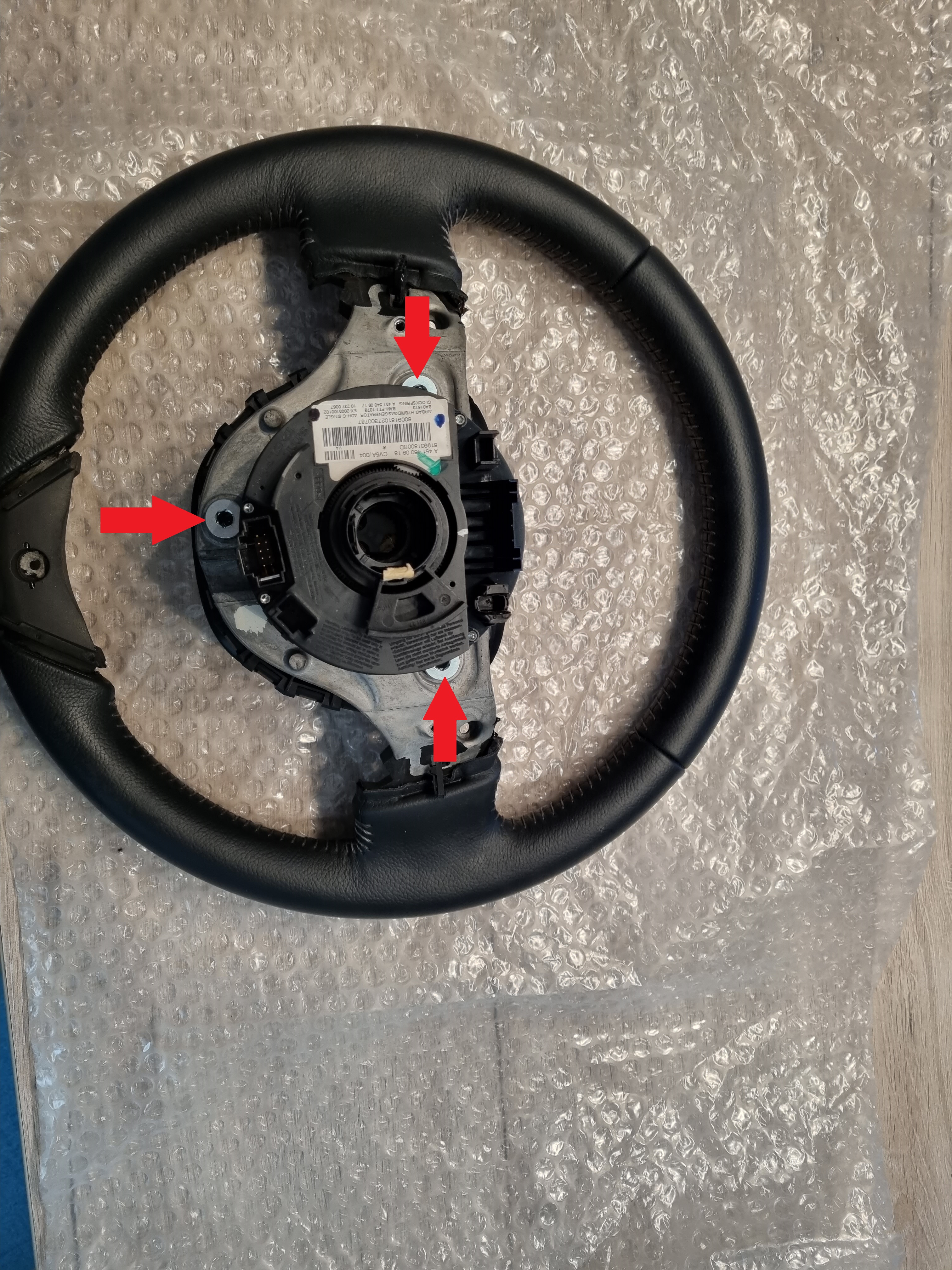

Draai de 3x torx 40 moeren los. Zorg ervoor dat de airbag niet te ver naar beneden kan “vallen”. Dit kan er namelijk voor zorgen dat de bedrading beschadigd raakt.

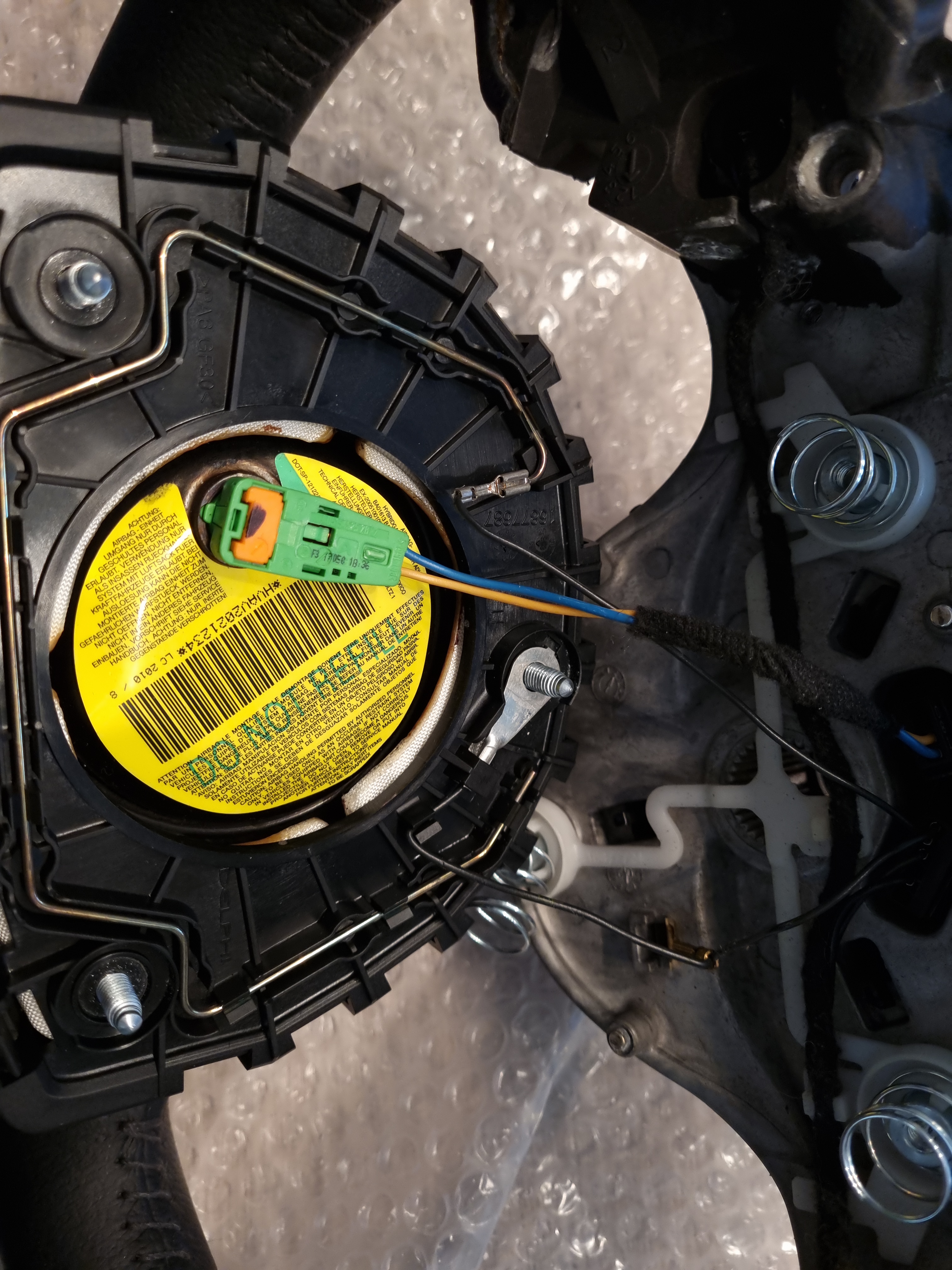

Verwijder de bedrading van de airbag.
- schuif stekker voor claxon
- kabeloog voor massa
- airbag connector zoals hieronder omschreven

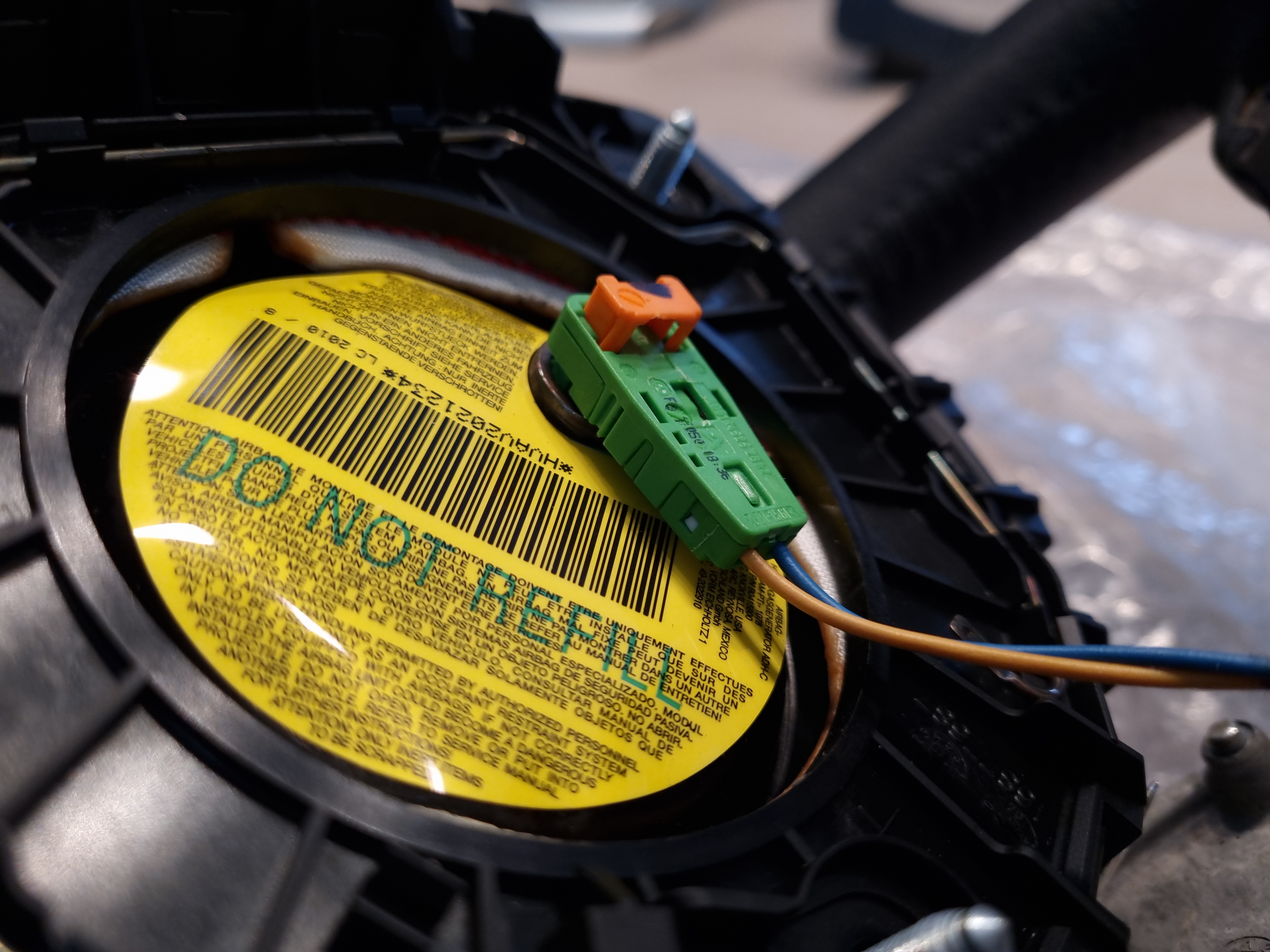

Verwijder de airbag connector als volgt. Trek het oranje borg clipje omhoog en verwijder de connector.
Nu de airbag verwijderd is kun je de stuurhoeksensor verwijderen.
Zorg ervoor dat alle bedrading losgekoppeld is en verwijder indien gewenst de connectors van de stuurhoeksensor.

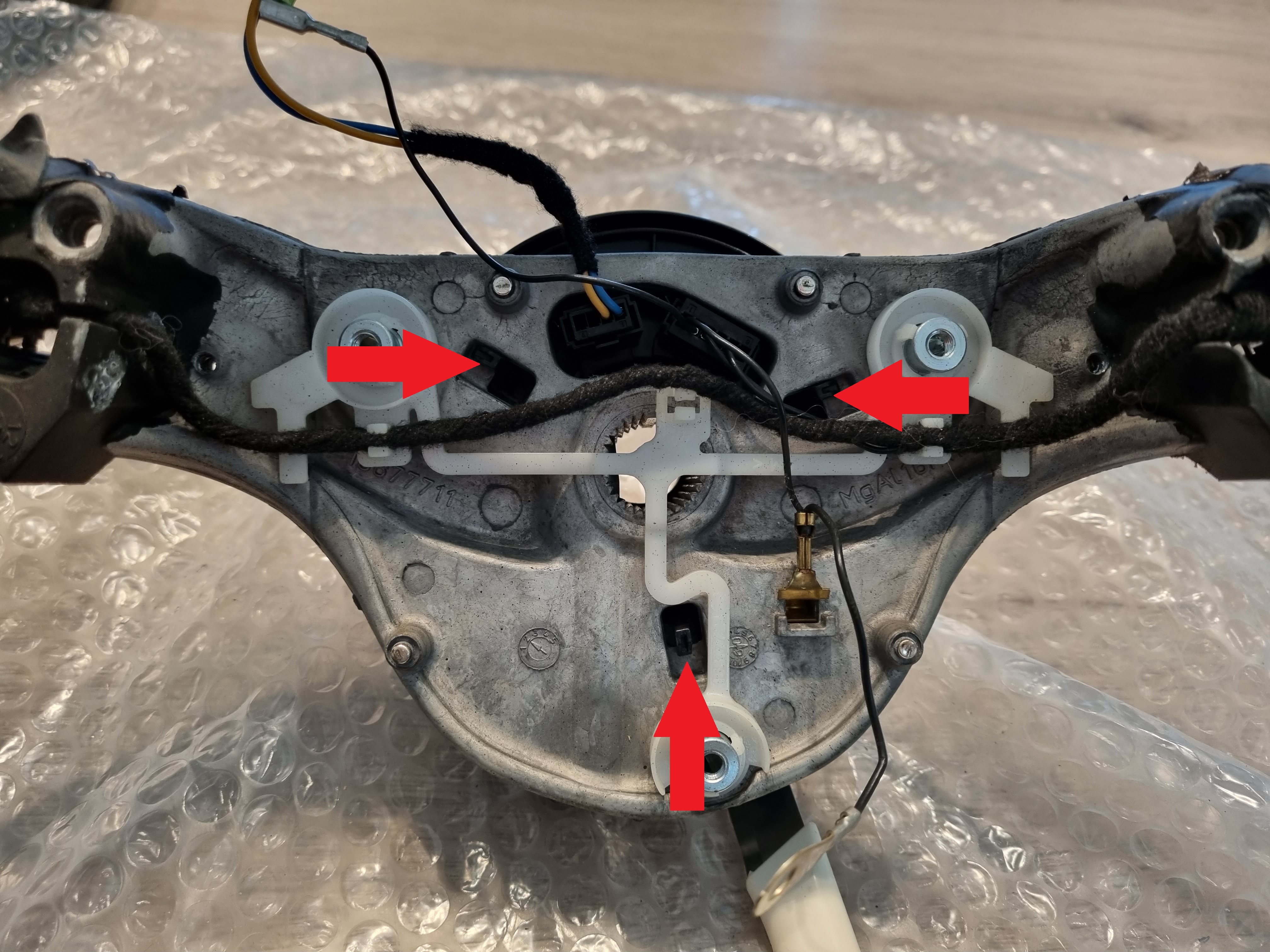

Druk de 3 clipjes waarmee de sensor in het stuur grijpt naar binnen en verwijder de sensor.
Montage gebeurt in omgekeerde volgorde. Let hierbij goed op dat de bedrading nergens klem kan komen te zitten.
